一、前言

IBM互聯部門發布了最新款的區塊鏈網絡軟件Hyperledger Fabric1.0，一款基于Linux架構開發具有企業應用價值軟件。這款軟件能夠幫助開發者在IBM的云端創建及運行一個十分安全的區塊鏈網絡，而且這款軟件是以IBM的Linux ONE作為支撐。

二、HyperLedger fabric1.0架構

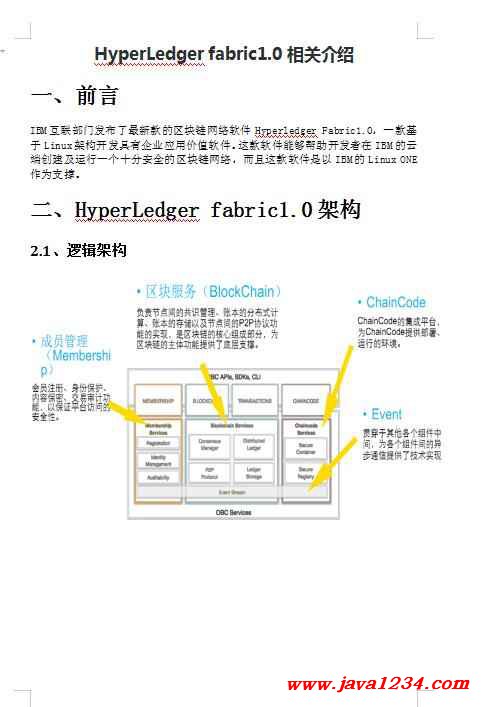

2.1、邏輯架構



2.2、運行時架構



0.6版本的架構特點是：

　　結構簡單： 應用-成員管理-Peer的三角形關系，主要業務功能全部集中于Peer節點；架構問題：由于peer節點承擔了太多的功能，所以帶來擴展性、可維護性、安全性、業務隔離等方面的諸多問題，所以0.6版本在推出后，并沒有大規模被行業使用，只是在一些零星的案例中進行業務驗證；

針對上述問題，1.0版本做了很大的改進和重構：

2.3、Hyperledger Fabric1.0架構總結

1、架構要點

　　分拆Peer的功能，將Blockchain的數據維護和共識服務進行分離，共識服務從Peer節點中完全分離出來，獨立為Orderer節點提供共識服務； 基于新的架構，實現多通道（channel）的結構，實現了更為靈活的業務適應性（業務隔離、安全性等方面） 支持更強的配置功能和策略管理功能，進一步增強系統的靈活性和適應性；

2、架構目標

　　1、chaincode信任的靈活性：支持多個ordering服務節點，增強共識的容錯能力和對抗orderer作惡的能力

　　2、 擴展性： 將endorsement和ordering進行分離，實現多通道（實際是分區）結構，增強系統的擴展性；同時也將chaincode執行、ledger、state維護等非常消耗系統性能的任務與共識任務分離，保證了關鍵任務（ordering）的可靠執行

　　3、保密性：新架構對于chaincode在數據更新、狀態維護等方面提供了新的保密性要求，提高系統的業務、安全方面的能力

　　4、共識服務的模塊化：支持可插拔的共識結構，支持多種共識服務的接入和服務實現

3、重要特征【支持多chain和多channel】

多鏈chain

所謂的chain（鏈）實際上是包含Peer節點、賬本、ordering通道的邏輯結構，它將參與者與數據（包含chaincode在）進行隔離，滿足了不同業務場景下的”不同的人訪問不同數據“的基本要求。同時，一個peer節點也可以參與到多個chain中（通過接入多個channel）；如下圖所示



多通道

　　通道是有共識服務（ordering）提供的一種通訊機制，類似于消息系統中的發布-訂閱（PUB/SUB)中的topic；基于這種發布-訂閱關系，將peer和orderer連接在一起，形成一個個具有保密性的通訊鏈路（虛擬），實現了業務隔離的要求；通道也與賬本-狀態（worldstate）緊密相關；如下圖所示：



peer 1,2和N訂閱紅色通道，并共同維護紅色賬本; peer 1和N訂閱藍色通道并維護藍色賬本; 類似地，peer 2和peer N在黑色通道上并維護黑色賬本。

　　在這個例子中，peer N在訂閱了所有通道，我們看到每個通道都有一個相關的賬本。 一般來說，我們稱不涉及所有peer的賬本為子賬本，另一種是系統賬本，即全賬本。

　　通道和賬本的組合是一個虛擬鏈，因此一個區塊鏈網絡可以具有1個共識服務的多個鏈。 系統通道和全賬本構成系統鏈。 每個區塊鏈網絡只有1個系統鏈。如果交易是公開的，區塊鏈網絡可能永遠不需要多個鏈; 所有的交易對所有Peers成員都可見。 然而，在成員間進行私密交易（例如雙邊合同），單獨的鏈是隔離數據、提供保密的方式。
