《中國互聯網絡發展?fàn)顩r統計報告》顯示，截至 2018 年 6 月

30 日，我國手機網民規模達 7．88 億，網民中使用手機上網人群的 占比達到 98．3％［1］。在網民數量不斷增加的同時，各種新的移動應 用層出不窮，為了快速了解移動應用的業務流量特征和交互過程

等關鍵信息，設計了該基于 Vue 框架的移動應用可視化平臺。 1 開發框架與數據庫 該平臺選擇的是前后端分離的開發模式， 前端負責界面的 開發，后端負責數據的處理。 這種前后端分離的開發模式主要有 三個優點：一是前端 JS 可以做很大部分的數據處理工作，減小 了服務器的壓力；二是后臺出現的錯誤不會反映到前臺，不會對 前端的開發產生干擾，是一種較為友好的處理方式；三是后臺很 難去探知前端頁面的分布情況，而這又是 JS 的強項，但 JS 無 法獨立和服務器進行通訊的。 所以單單用后臺去控制整體頁面， 又或者只靠 JS 完成效果，都會難度加大，前后臺各盡其職可以

最大程度地減少開發難度。

1．1 前端框架

Vue．js 是一個輕量級的框架，具有性能高、靈活性強的特點［2］。 數據的綁定在前端領域是個大問題。 現在我們更專注于數據，而 不是像使用 jQuery 一樣對 DOM 進行微觀的管理。 Vue 通過雙 向響應數據綁定系統巧妙地處理了這個問題。 為實現這種響應

性，Vue 為狀態中的每個變量添加了許多 getter 和 setter，以便 它可以跟蹤更改并自動更新 DOM。 Vue 提供了 Vue Router 和

Vuex，這是為 Vue 量身定制的很好的庫。 Vue 允許將一個網頁 分割成可復用的組件， 每個 組 件 都 包 含 屬 于 自 己 的 HTML、

CSS、JavaScript 以用來渲染到網頁中相應的地方，從而提高了代 碼的復用性，有利于進行后續界面的擴展。 此外，Vue 的文檔也很 容易閱讀，學習成本較低，所以選擇了這款比較流行的前端框架。

1．2 后端框架

Express 是一個簡潔靈活的基于 Node．js 的 Web 應用的 輕量級的框架，該框架提供了強大的特性供我們創建各種 Web

應用比如：模板解析、靜態文件服務、中間件、路由控制等等［3］。 還可以使用插件或整合其他模塊來幫助我們創建各種 Web 和 移動設備應用，并且支持 Ejs、jade 等多種模板，可以快速地搭 建一個具有完整功能的網站。 在快速發展的互聯網時代，個性化

服務成為一種趨勢，Node．js 高并發的優勢比較明顯，個性化服務

使得內容數據不能在前端服務器做緩存，因?yàn)槊總€(gè)人看到的都不

一樣。 這時候前端服務器就必須處理每一個請求，但后端數據計 算則可以并行地做，讓用戶感覺不到明顯延時。 該框架主要有三 個核心特性：①可以通過設置中間件來響應 HTTP 請求；②可以

通過設置不同的路由來執行 HTTP 的請求動作； ③向模板傳遞

參數就可以實現對 HTML 頁面的渲染。

1．3 數據庫 此項目的數據庫選用的是非關系型數據庫 Mongo DB。 通 過簡單數據模型、 元數據和應用數據分離、 弱一致性等技術，

NoSQL 能夠非常好地應對大數據的挑戰［4］。Mongo DB 是一個

基于分布式文件存儲的數據庫，支持松散的數據結構，可以存儲

比較復雜的數據類型。 Mongo 的最大特點是支持非常強大的查 詢語言，還能夠?qū)?shù)據建立索引［5］。 2 研究?jī)?nèi)容與方法

2．1 研究?jī)?nèi)容

該解析平臺分為三層：第一層是信息的提取，將抓包工具獲 取的 Pcap 包以 flow 為單位，提取出用于分析的信息，主要包括

①basic information，是 flow 的基本信息，包含協議信息、流量

特征、時間信息等；②Protocol information，是該 flow 的協議信 息。例如對于 DNS 來說，包含了 DNS 請求的域名、返回結果、響 應時間等；③Application information，是該 flow 的應用層信息。 例如請求的是視頻文件， 那么需要解析視頻文件的分辨率、碼 率、幀率等信息；第二層是特征抽象，根據 flow information 提取

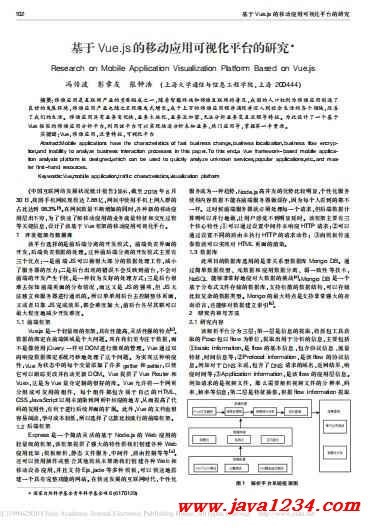

基于 Vue．js 的移動應用可視化平臺的研究*

Research on Mobile Application Visualization Platform Based on Vue．js

馮傳波 彭章友 張鐘浩 （上海大學通信與信息工程學院，上海 200444）

摘要：移動應用是互聯網產業的重要組成之一，隨著智能終端和移動互聯網的普及，我國的人口紅利為移動應用創造了

良好的發展環境，移動應用產業也隨之呈現爆發式增長。成千上萬的移動應用程序涌現并深入到社會生活的各個領域，改善

了我們的生活。 移動應用具有業務變化快、業務本地化、業務流加密、無法分析業務交互流程等特征。 為此設計了一個基于

Vue 框架的移動應用分析平臺，利用該平臺可以實現快速分析未知業務、熱門應用等，掌握第一手資源。

關鍵詞：Vue，移動應用，流量特征，可視化平臺

Abstract:Mobile applications have the characteristics of fast business change,business localization,business flow encryp?tion,and inability to analyze business interaction processes in this paper．To this end,a Vue framework－based mobile applica?tion analysis platform is designed,which can be used to quickly analyze unknown services,popular applications,etc．,and mas?ter first－h(huán)and resources．

Keywords:Vue,mobile application,traffic characteristics,visualization platform

*國家自然科學基金青年科學基金項目（6170129） 圖 1 解析平臺系統框架圖

102 基于 Vue．js 的移動應用可視化平臺的研究

《工業控制計算機》2019 年第 32 卷第 5 期 出描述該業務的特征， 如業務是否加密、 業務采用的流媒體協 議、視頻文件封裝格式和編碼方式、主機 DNS、主機信息等；第 三層是呈現， 將 flow information 和 feature 以可視化方法在網

站上進行顯示。 該平臺的可視化系統框架如圖 1。 首先是數據的采集，選取的是 AppTracer，這是一款運行在

安卓客戶端的抓包工具，相對于其他抓包工具，使用 AppTracer

用戶不需要 root 手機就可以直接使用。 該工具以本地代理的方

式截獲客戶端與服務器之間的 IP 數據報文，可以在移動端直接 解析 IP 數據包， 默認情況下會引入其他應用后臺產生的雜包， 會影響對某個移動應用的分析。 也可以通過過濾器選擇指定應 用，監聽指定移動應用的流量。 接下來是數據的存儲， 可以將監聽產生的 Pcap 文件上傳 至阿里云、亞馬遜云、局域網。 用戶也可以用自己的阿里云賬號、 亞馬遜云賬號進行 Pcap 文件管理，我們可以通過對 AppTracer 的 Setting 模塊的參數進行配置來實現。 現在我們?cè)O(shè)置的是

上傳至自己的服務器。 最后是對收集的數據進行處理，對 Pcap

文本進行解析，提取出關鍵信息，進行統計分析，以便用來進行

數據的可視化展示。

2．2 數據的可視化 首先我們需要安裝 node（npm

包管理器是集成在 node 中）， 然后

安裝淘寶鏡像的相關依賴。 接下來 安裝 vue－cli 腳手架構建工具，輸入

命令 npm install －g vue－cli，安裝 完成即可。 最后選定項目的存放路 徑， 通過指令 vue init webpack ＋

項目名稱，開始新建項目，并配置好

相對應的參數。 圖 2 是本文建立的 項目的前端目錄結構。

build 文 件 夾 里 邊 是 項 目 構 建 （webpack）的 相 關 代 碼 ，項 目 最 后

發布的時候也是發布在這里。 config

文件夾主要是配置項目的目錄，包 括端口號等。 node＿modules 文件夾 里面主要是使 npm 加載的項目依賴模塊。 src 是我們的開發目 錄，主要包括 assets、components、views、App．vue、和 main．js。 其中 assets 主要放置一些圖標，components 是項目的組件文 件，將用到比較多的部分抽取出來設置為組件，方便在其他界面 中調用。 views 是最終要呈現的界面。 static 主要是靜態資源目 錄，如圖片、字體等。 index．html 是項目首頁入口文件，packge．

json 主要是項目的配置文件。 頁面部分分成了三部分，最上面是該平臺的 logo，左邊是導 航欄，右邊是內容展示區。 內容展示區又分為搜索添加類別區、面 包屑導航區和圖形展示區。 界面部分是通過類別選擇具體的應用

名稱，然后根據選中的應用名稱選擇一個抓包名，最后通過查詢 按鈕進行可視化顯示。 通過 vue 框架中的 v－for 指令循環遍歷數 組，將類別、應用名、抓包名進行顯示。 我們?cè)谠擁?xiàng)目中主要分析 了比較常用的移動端應用，主要包括視頻、游戲、社交、瀏覽器、手 機助手、購物等。 具體的每一類又包括幾個不同的應用名稱，比如 視頻類主要分析了騰訊視頻、愛奇藝、優酷、搜狐視頻、youtube。 為了直觀展示單次業務的流量和服務器的地理化分布，引

用了 ECharts 插件， 它是一個使用 JavaScript 實現的開源可視 化庫，能夠流暢的運行在 PC 和移動設備上，可以為我們提供直 觀、交互豐富、可以高度定制化的數據可視化圖表。 本文使用了

折線圖來展示單次業務的流量情況，橫坐標為時間，單位是秒。 縱坐標通過進行換算折算為數字信號的傳輸速率， 也就是每秒 傳輸多少個千位的信息。 圖例設置為我們從后臺獲取的一組 IP

地址（設置一次傳遞五個），并用不用顏色的圖例圖標來進行區 分。 圖 3 是選取的優酷視頻的一個抓包文件處理的結果。 圖 3 IO Graph of Servers

從圖 3 我們可以直觀地看出在該段時間內， 本次業務的流 量訪問情況，大致每隔 20s 達到一個峰值，這是把這五個不同的

IP 地址疊加之后的結果，也可以點擊圖例，選擇其中一個或者幾

個 IP 地址來單獨進行分析。 該圖的縱坐標高度是自適應的，方 便我們查看流量的訪問情況。 為了直觀顯示業務訪問服務器的地理化分布， 采取了在地 圖上打點的方式，根據不同的經緯度來定位服務器所在的城市。 這里一次傳過來五個 IP 地址， 如果兩個 IP 地址所在的城市相 同，就將 IP 地址進行疊加，具體實現方法如下：

var obj＝邀妖;

for（var i＝0;i＜mapData[i]．length;i＋＋）邀

if（選obj[mapData[i]．name]）邀

obj[mapData[i]．name＝mapData[i];

妖else邀

obj[mapData[i]．name]．value[2]＝obj[mapData[i]．name．value[2]＋‘,’＋

mapData[i]．value[2];

妖 妖 跟圖 3 同一抓包文件的地理可視化結果呈現， 當鼠標懸浮 在紅色點上時會把該 IP 地址顯示出來， 圖中定位出了三個城 市，分別是上海、杭州、福州，因?yàn)橛袃山M IP 地址對應杭州和福 州這兩個城市，所以圖上打了三個點。 這可以用來研究視頻服務

器 CDN 部署情況，為優化客戶體驗提供方案。 3 結束語

基于 Vue．js 的移動應用可視化平臺可以處理熱門移動應 用， 將單次業務的流量訪問情況和服務器的位置進行直觀的展 示，方便了我們分析熱門移動應用業務，可以掌握第一手資源。 后續可以考慮擴展該平臺的功能， 比如增加業務所用傳輸協議

的分析等。

參考文獻

［1］中國互聯網絡信息中心．中國互聯網發展統計報告（2018 年）［R］．北 京，2018

［2］朱二華．基于 Vue．js 的 Web 前端應用研究［J］．科技與創新，2017

（20）：119－121

［3］程桂花，沈煒，何松林，等．Node．js 中 Express 框架路由機制的研究

［J］．工業控制計算機，2016，29（8）：101－102

［4］李青．基于 NoSQL 的大數據處理的研究［D］．西安：西安電子科技大 學，2014

［5］張旭．基于 Mongo DB 的氣象數據三維可視化系統的研究與設計［D］． 上海：同濟大學，2013

［收稿日期：2019．1．23］
